配电站房智能辅助监控解决方案


一、方案简介


配电室综合监控是整个电能管理系统中的一个重要环节,配电室的全信息采集和监控对配电室自动化运行管理、检修维护、防灾预警、安全防护、电力需求管理等应用具有重大意义。随着电力工业的飞速发展,电力供需矛盾发生了很大的变化,如何利用高新科技提高效率,降低成本,实现高效优质服务,已经成为配电房管理的重要课题。配电房智能辅助监控系统切合电力生产实际应用,能够保障电网生产安全运行的监控平台,系统通入使用可有效延长设备使用寿命,降低设备运行故障率;实现运维从周期修向状态修转变,提高运维水平及效率;实现配电房运行“可自愈免维护”。

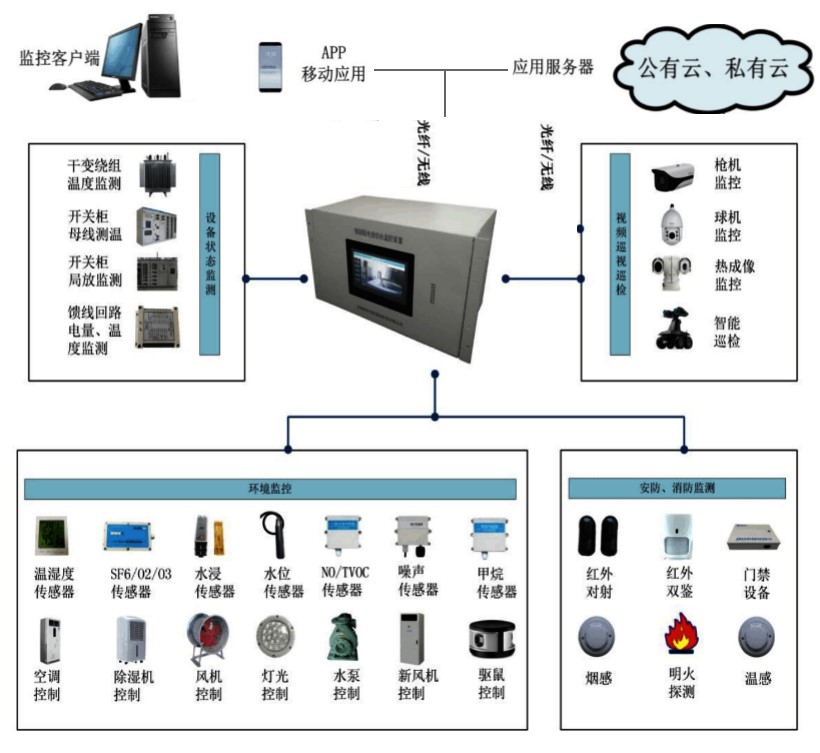

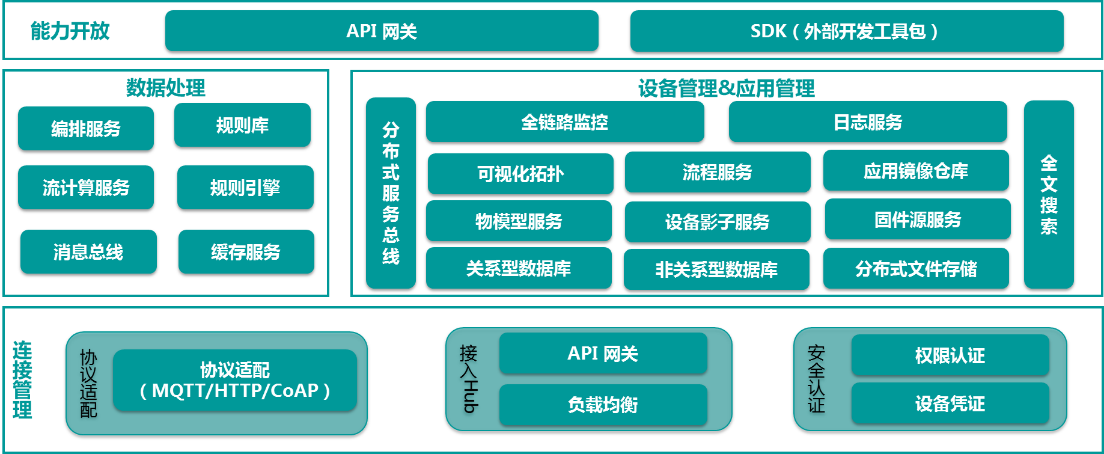

二、方案系统架构


系统总体由省公司配电房智能辅助监控平台、数据交互传输系统、站端智能监测系统等实现系统的数据交互和联动。其中,辅助监控平台的一般部署在省公司信息内网中。

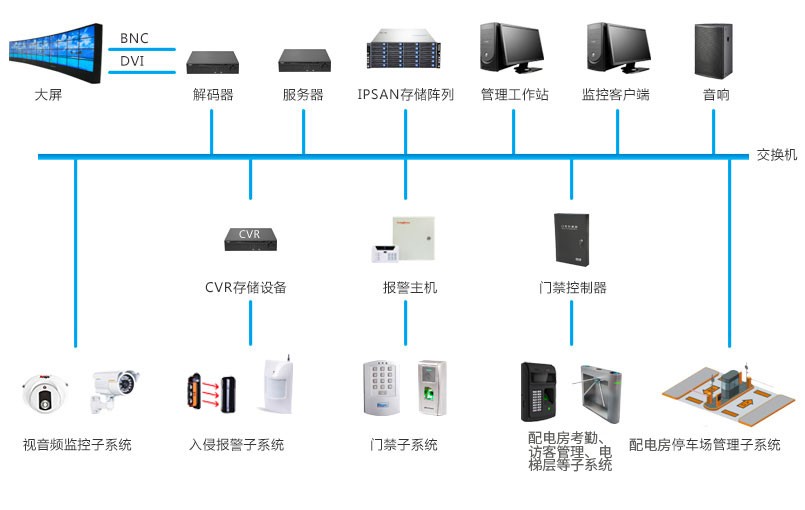

站端监控系统通过边缘物联代理(站房网关)和动环主机以及视频终端设备进行通信,实现站内数据的采集和上送。如上图所示。配电站端具备视频监控、智能门锁、异常进入、烟雾报警、水位监测、SF6气体监测、温湿度监测、风机控制、空调控制等功能的远程和本地监测、控制功能。所有数据通过边缘物联代理(站房网关)对各种报警及监测数据进行分析,及时控制现场报警和上传报警信号,并可实现对灯光、风机、除湿机、空调、排水泵等辅助设备的联动控制和遥控功能。




三、方案功能介绍

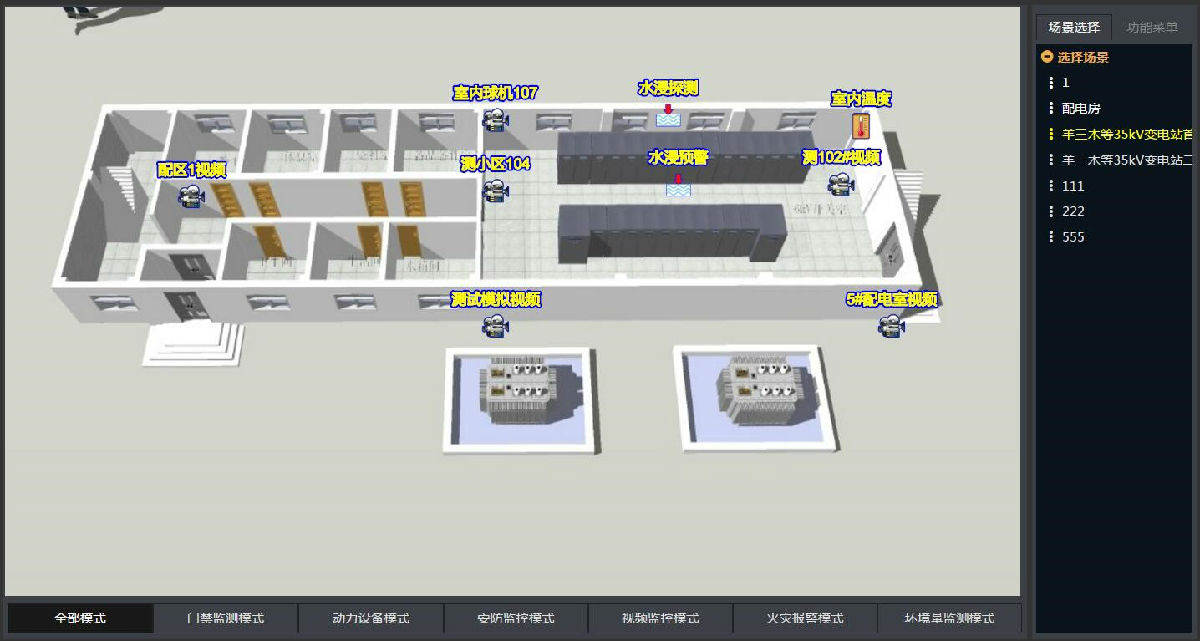

1.实时监控

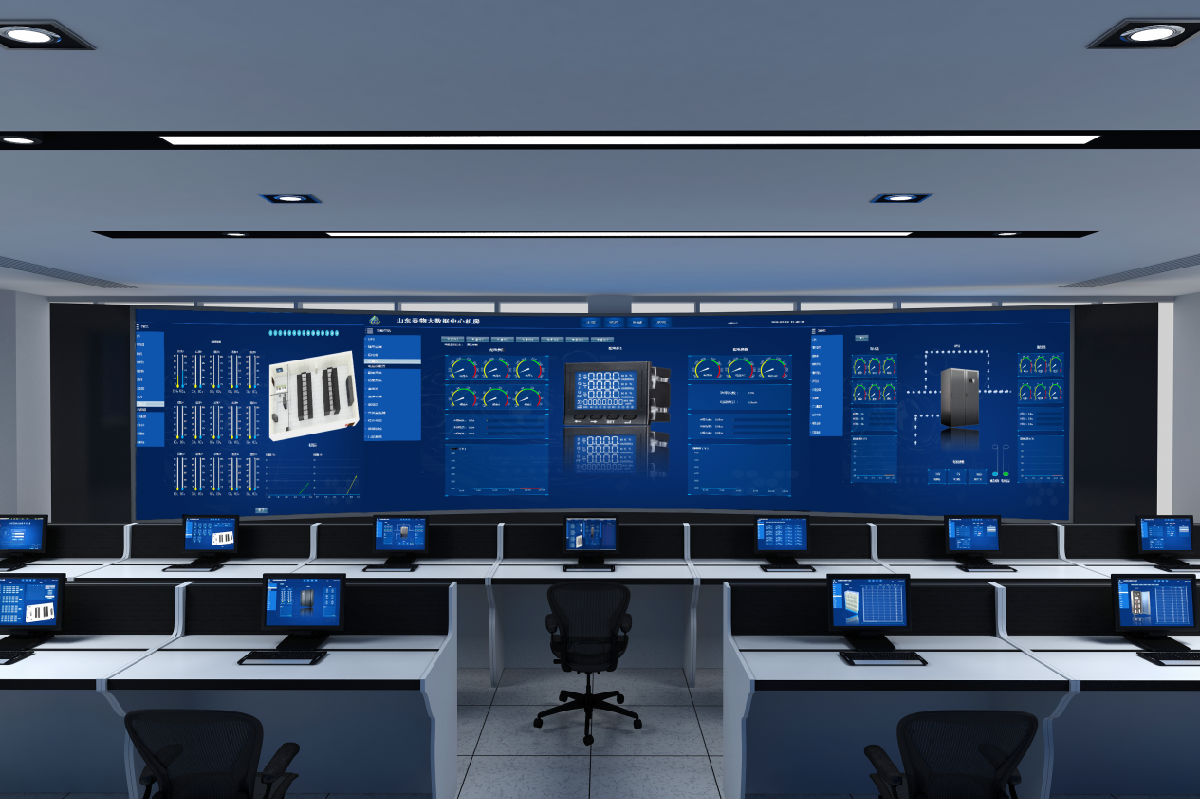

通过视频监控模块,配电运维检修人员可远程查看配电站房的运行状况,并可通过视频监控设备远程进行核查告警信息的准确性及时做出合理的检修方案。

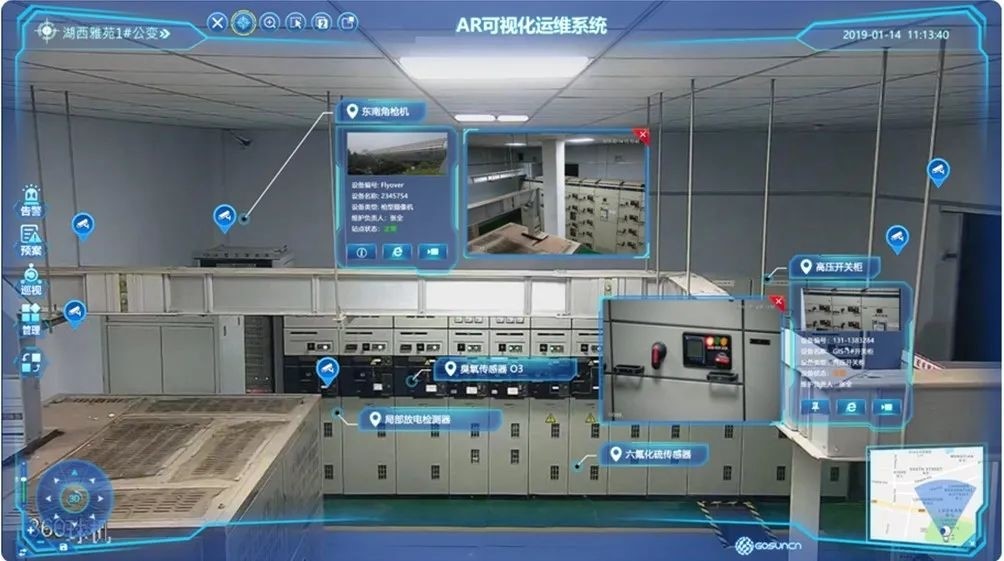

2.远程智能巡视功能

本系统可以对开闭所内开关柜进行巡视。根据巡视内容的不同分为多种巡视种类,功能强大,同时分为多种操作模式,使用方便。巡视种类一般包括设备巡视、安防巡视和单项巡视三大类型。远程巡视采用关联性组合巡视的方法。对某个设备进行远程巡视时,显示页面上应该同时显示该设备的名称、该设备所在区域的温湿度、灯光等环境设备和安防设备的状态、与该设备相关的所有仪表的读数;可自动输出巡视报表。

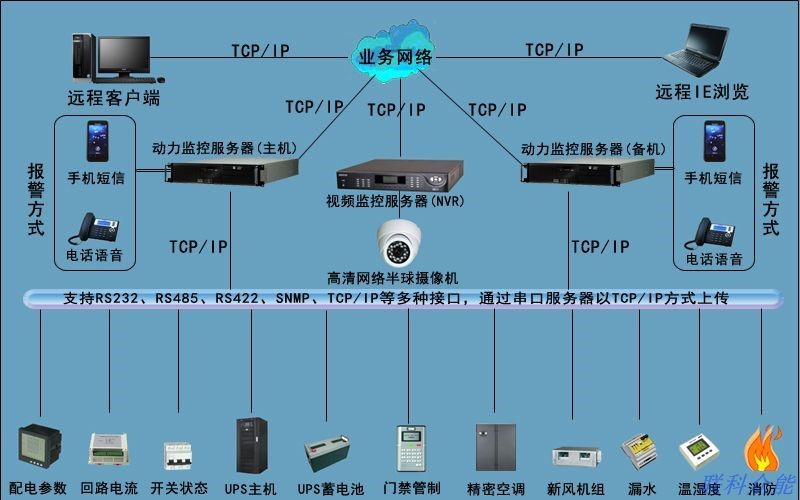

3.动力环境监控

系统动力环境监控功能可实现配电房相关环境信息的采集,并并根据设定的告警阈值产生告警信息。系统采集的信息包括:环境温度、湿度、SF6气体浓度、臭氧浓度、含氧量、烟雾浓度、火灾、水位或水浸信息、粉尘、噪声、震动等信息的采集。

此外,系统可实现对电力环境调控机、风机、空调、除湿机、灯光等设备的控制管理等,并根据环境监测数据的相关指标配置联动方案对空调、风机、水泵等设备的控制管理,通过现场的监测信息自动下发控制指令对配电站房运行环境进行智慧调节。



4.设备在线监测

通过在线检测模块可实现采集电力设备运行状态和参数检测数据,配电站房智能辅助监控系统可监测的数据对象包括:配电变压器运行噪声、连接桩头温度、中压开关柜内电缆连接桩头温度、中压开关柜局放、中压开关柜柜内凝露状态等信息的采集和展示,并根据设置的阈值产生告警信息。





5.联动控制

系统平台对配电房中的动力环境设备运行状态实行监控,并设置多种布撤防、视频联动与灯光控制联动方案,能够及时判断故障并产生联动操作方案及告警信息,对远端设备进行遥控和调节,系统可实现的联动功能如下:

Ø  温湿度监测和空调(风机)联动;

Ø  水浸/水位监测和水泵联动;

Ø  风机(自启动)与有害气体浓度联动;

Ø  烟雾与动力电源、视频联动;

Ø  门禁与红外布防/撤防、照明、风机联动;

Ø  视频与安防、环境监测联动。




6.安防门禁管理

系统可实现安防门禁管理功能,通过门禁能够记录人员出入情况,对人员进行统一调度管理,系统授予工作人员权限进入配电站房,具有延时鉴权功能;系统可实现报警设备的任意布防和撤防,具有实现防入侵功能,通过门禁管理,设定布防和撤防方案。

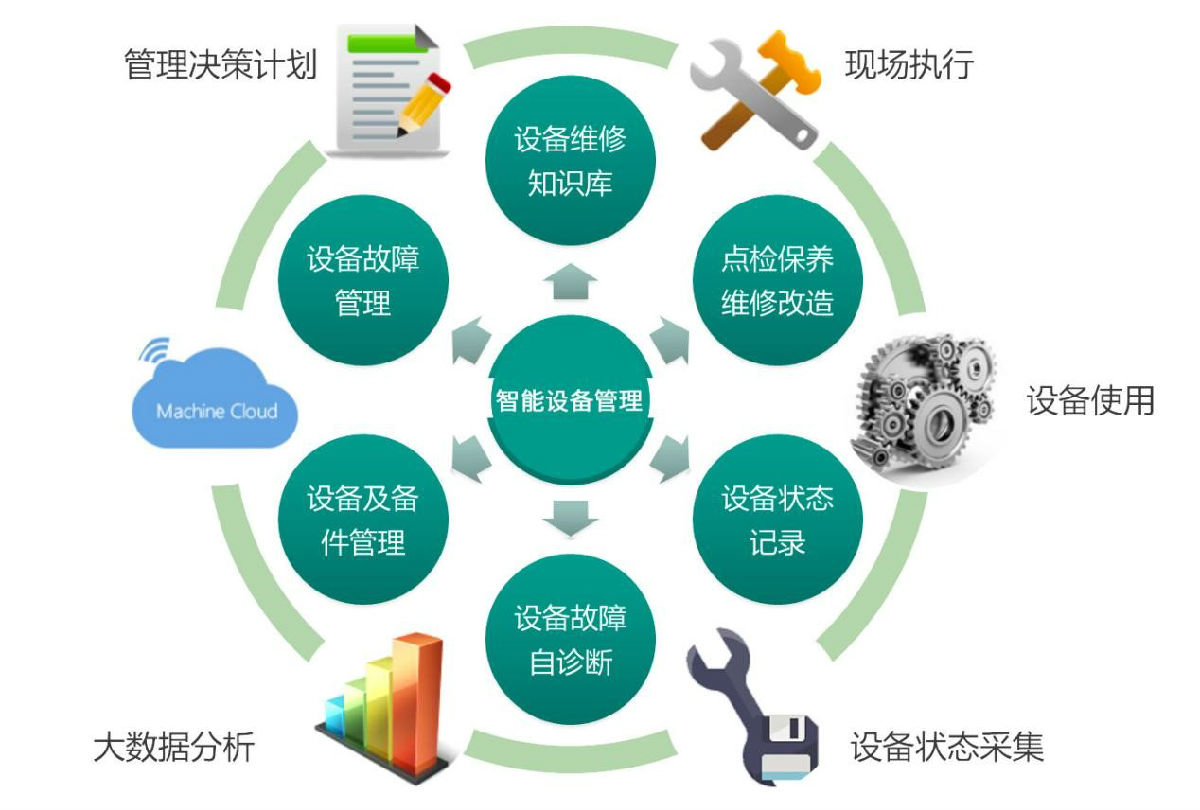

7.智能设备管理

系统可实现设备管理数字化,通过数据可视化及自动化识别等功能实现高效的设备管理,可一键查询设备所属区域及位置范围,实现设备管理从采购直至报废的精细化管理,使人力物力投入成本在使用周期内全线循环可控,达到设备监控管理质的飞跃提升。

实现在线检测数据综合分析功能、设备实时状态分析评估功能,实现检测数据完整性、一致性、采集及时性的统计分析功能。




8.集中管理

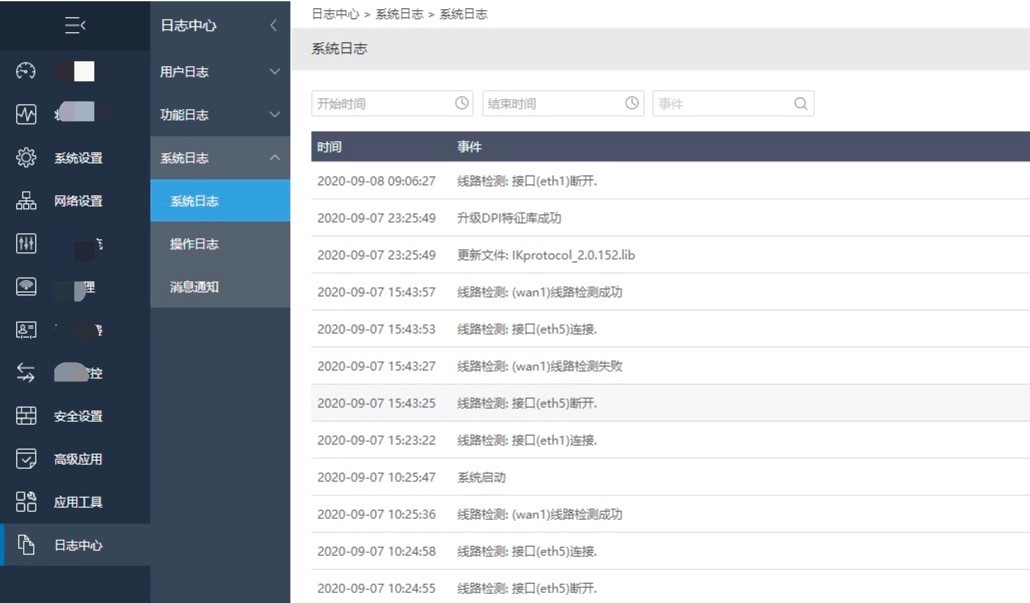

8.1日志管理功能

平台自动生成运行日志,包括操作日志、报警日志、系统异常日志等,可方便地进行日志查询及以报表形式打印输出。

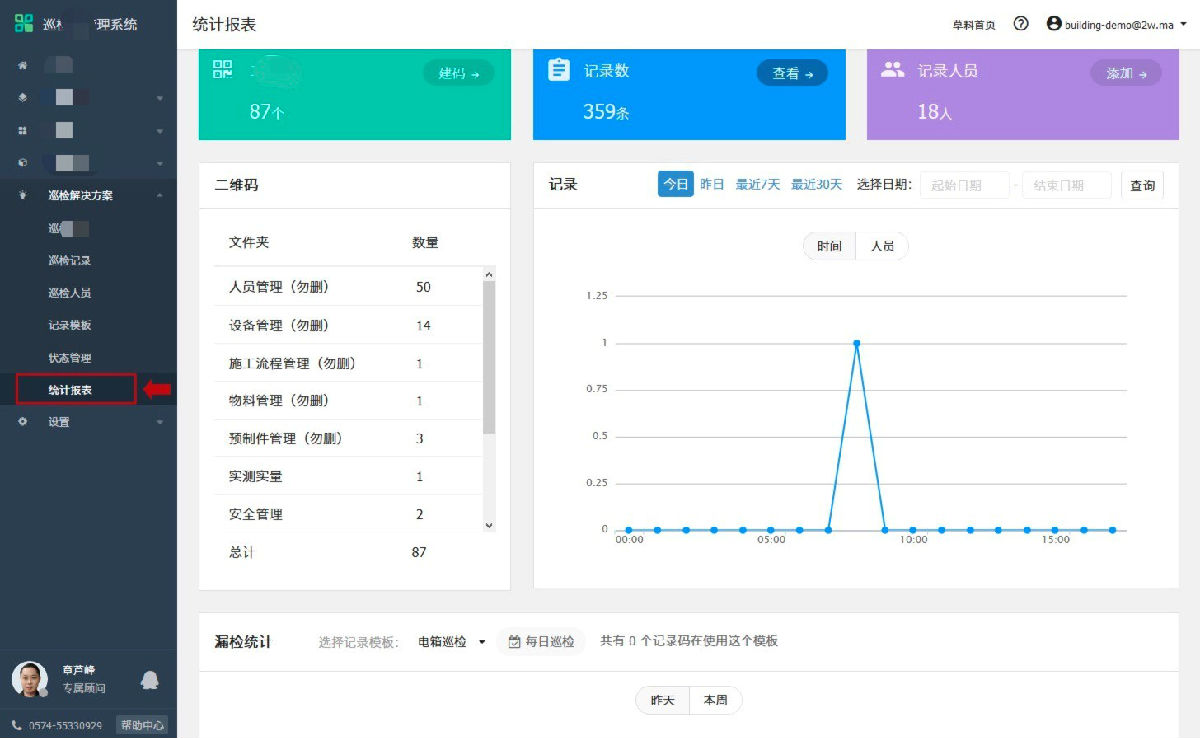

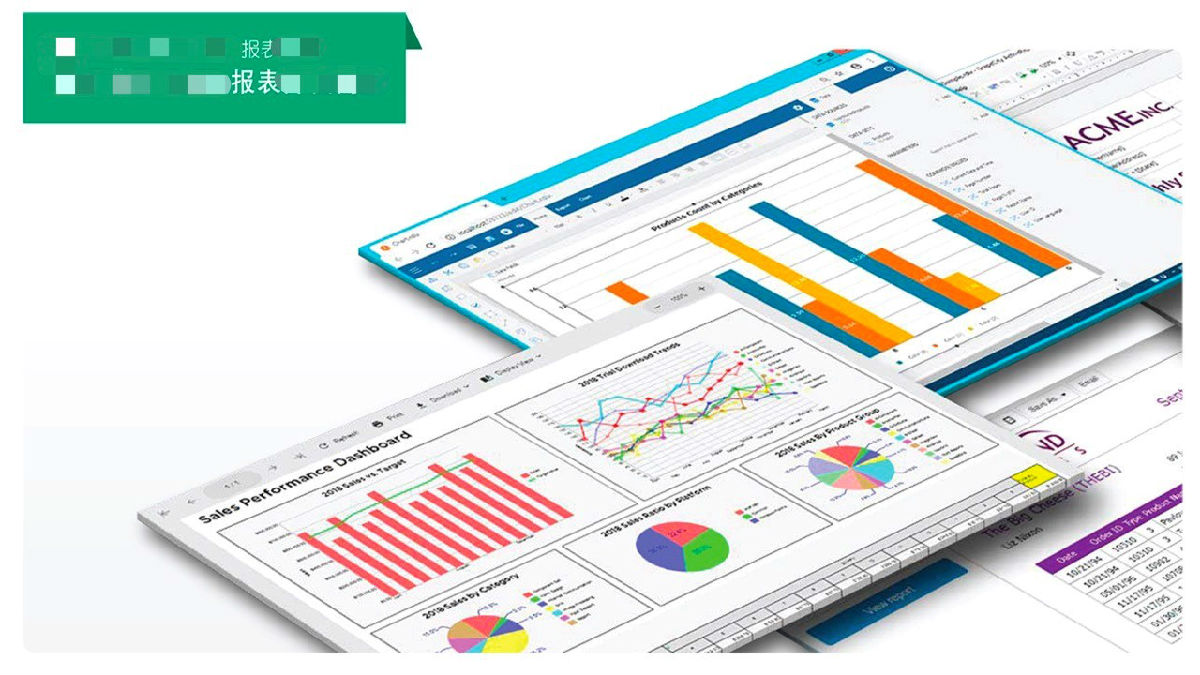

8.2报表

配置实现的报表功能较简单,可定时生成这种报表,里面的数据是一段时 间的设备测点历史数据,可用图形对这些数据显示。格式固定,报表由模板生 成。报表可由平台页面中历史曲线导出生成,也可由数据保存模块配置生成。




8.3 告警和事件管理

当用户需要查看历史报警事件进行分析时,可以调用历史事件和日志查询 程序,选择条件(设备范围、时间范围、级别范围、事件类型、确认状态和确认 时间)组合查询,获得到需要的历史事件,并可导出为报表。在该查询界面中, 也可以对历史事件进行确认。

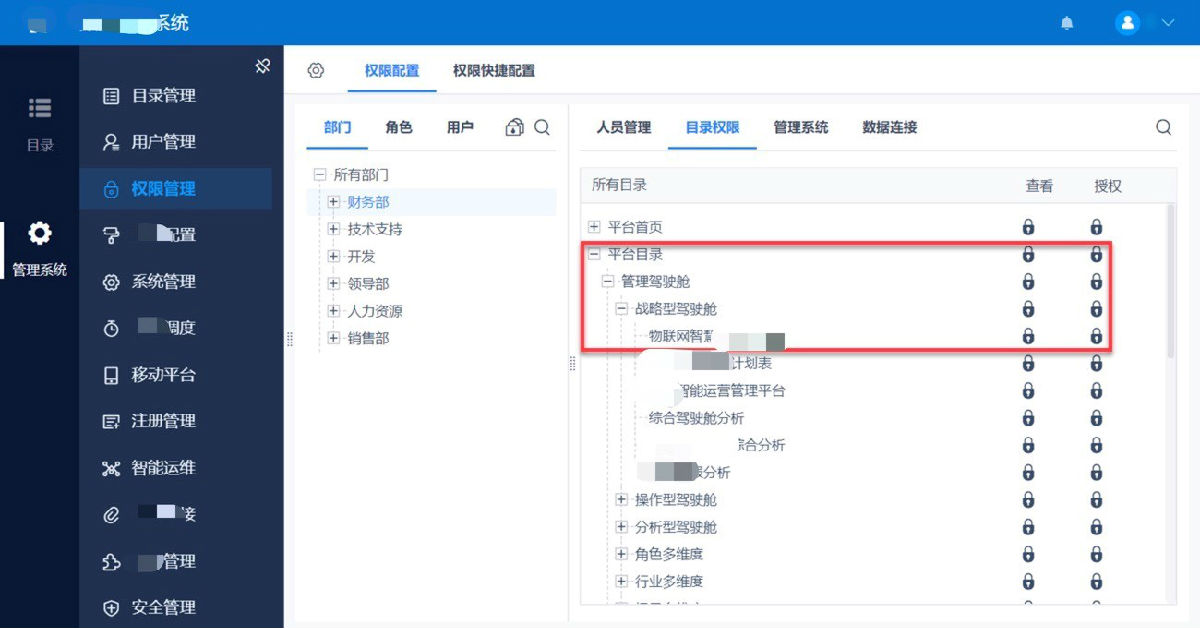

8.4 权限管理

支持对用户权限的安全管理功能,并符合以下要求:

1)   提供鉴权和访问控制,对操作维护人员实行身份认证,对于未授权用户访问应产生告警和日志记录;

2)   能够按照访问权限设置用户角色,并根据访问权限分配可访问的资源。
